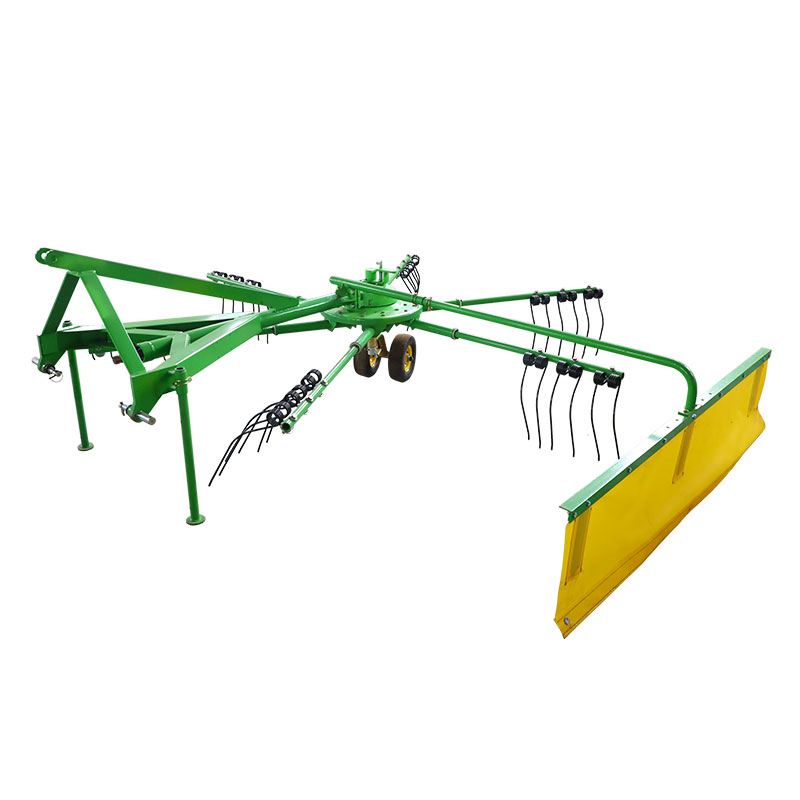

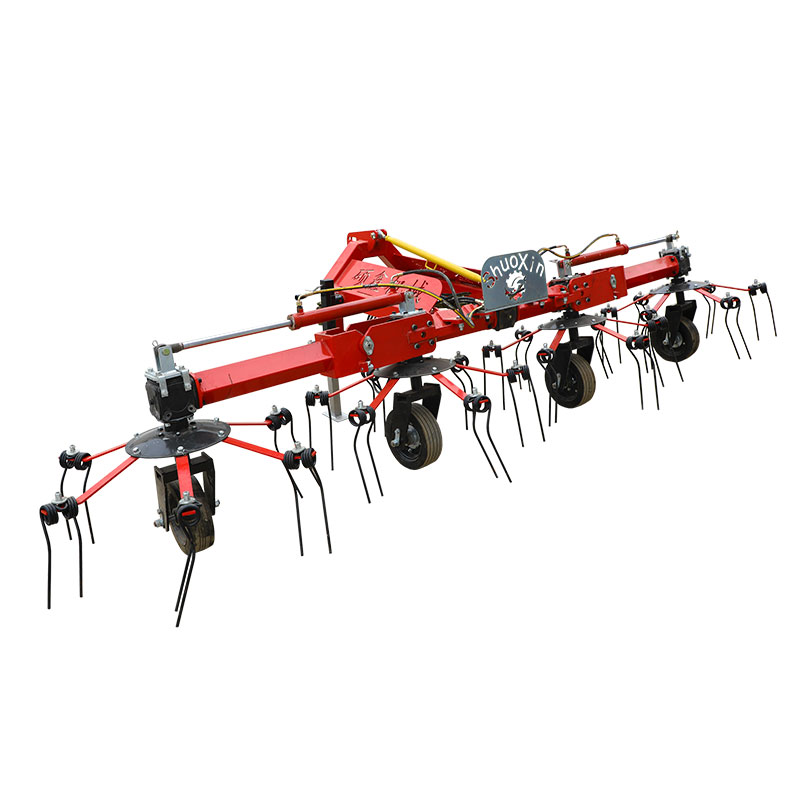

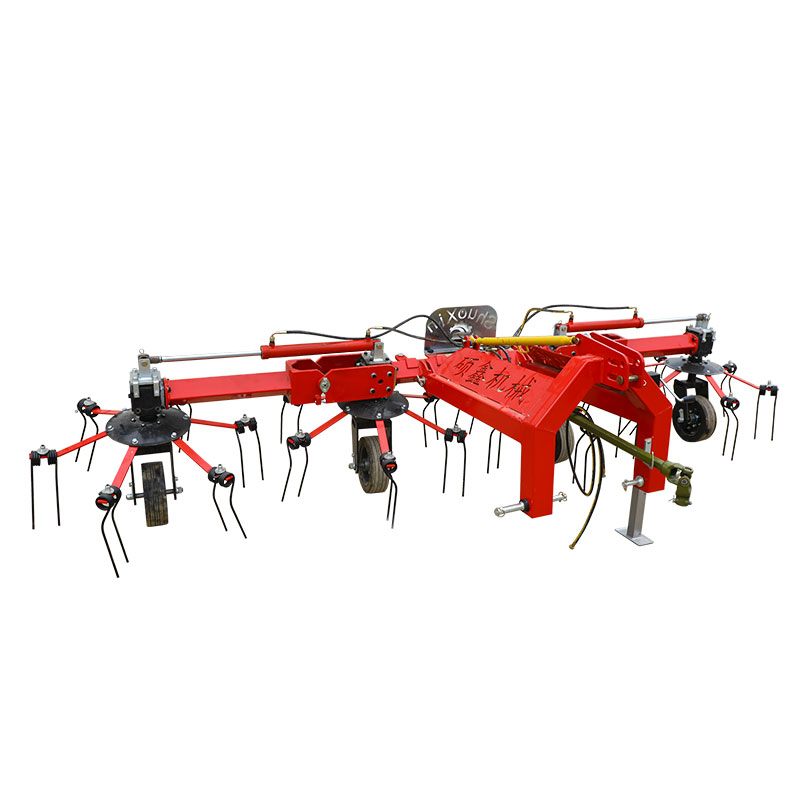

Влечење сено ратари ротационо гребло од сено

Шуоксин го влече ротациониот производител на ротационо гребло и снабдувач во Кина, кој може да го навлече големо за влечење на сено ротационо ротационо гребло.

Ротационите зраци се достапни во ротирачки и пролетен тип. За време на работењето, гребло се влече напред од тракторот и управувано од моќноста на излезот.

Таа е контролирана од фиксна камера инсталирана во средина и ротира околу централната оска, за да се комплетираат активности како што се плевење и отстранување на трева.

Ротационата пролетна гребло е опремена со мноштво пролетни заби околу ротирачкиот дел, а пролетните заби се отворени со центрифугална сила за извршување на операцијата за меч.

Ако го промените аголот на монтирање на пролетниот заб, можете да ја направите работата за трева.

Ротационите грешки на тревата имаат лабави треви, мало губење на пасиштата, загадувањето на светлината и брзината на работа до 12 до 18 км на час, што ги прави лесни за прибирање со опремата за подигање.

Хоризонталното ротирачко гребло главно се состои од уред за суспензија, тркало за одење, заб за гребло, собирање кафуле и редуктор на брзина. За време на работата, моќноста е обезбедена од моќноста на излезот на тракторот. Неговиот принцип на работа е: моќноста се пренесува во кутијата за менувачи на брзината преку универзалната вратило на менувачот, преку забавување на менувачот од прва фаза, ротација на ротирачкото вратило на дискот, ротирачкиот диск и одење на вертикалната оска на уредот за тркала се фиксираат во каросеријата на кутијата за менувачот со помош на завртки и мали тркалезни ореви. Собранието на забите на вилицата е фиксирано на грамофон со помош на седиштето за заби на гребло на грамофон. Кога вртењето на плочата се врти, раката за заби на гребло ротира со ротација на грамофон, со што се реализира пасиште. Интегрирани операции

I.feature of Howing Hay Roke Rotary Hay Rotary Rake

Гртовите е машина за собирање фуражни средства што ги интегрира пасиштата. Откако ќе се собере пасиштето, за да се достигнат условите за балинг што е можно поскоро, пасиштето треба да биде осветлено со сонце со распрскувач. Распрснувачот може рамномерно да го шири пасиштето во полето, што го олеснува брзото испарување на водата и го олеснува сечење на пасиштето во бали или суво пред силажа. Кога влагата на пасиштето може да достигне состојба каде што може да се исуши, земјоделските култури се собрани во штала со гребло и се разбиваат во ленти во подготовките за врзување на операциите. Кога гребло работи, користете ги пролетните заби за да ја преместите културата нежно за да го соберете или ширите сонцето, избегнувајќи ги мешаните остатоци или камења во културата за да го подобрите квалитетот на пасиштата или зелената храна.

Според стандардот на индустријата Ротари Коуер JB/T 10905-2008, косилката треба да ги исполни следниве стандарди:

Колекцијата Maggot треба да биде чиста, загубата на пасиштето е

мала, а стапката на истекување треба да биде помала од 5%;

(2) ширината на оџакот е 2 ~ 4,0 m;

(3) продуктивноста на луцерката е 2,0 ~ 4,8 HM2/h;

(4) Опсегот на напојување на гребло е 17,5-25 kW.

Ротационите зраци се достапни во ротирачки и пролетен тип. За време на работењето, гребло се влече напред од тракторот и управувано од моќноста на излезот. Таа е контролирана од фиксна камера инсталирана во средина и ротира околу централната оска, за да се комплетираат активности како што се плевење и отстранување на трева. Ротационата пролетна гребло е опремена со мноштво пролетни заби околу ротирачкиот дел, а пролетните заби се отворени со центрифугална сила за извршување на операцијата за меч. Ако го промените аголот на монтирање на пролетниот заб, можете да ја направите работата за трева. Ротационите грешки на тревата имаат лабави треви, мало губење на пасиштата, загадувањето на светлината и брзината на работа до 12 до 18 км на час, што ги прави лесни за прибирање со опремата за подигање.

II.Мајната структура и принципот на работа

Според врската помеѓу насоката на пасиштата и насоката на машината, гребло може да се подели на хоризонтални и странични две категории (моделот користи странична трева).

Интегрираната трева од странична трева е паралелна со насоката на унапредување на машината. Бидејќи тревата има мало растојание на движење и помалку вклучување, профилот на тревата по бербата е релативно уредно, лабава и униформа, и е погодна за природно пасиште и вештачко пасиште со високи приноси.

Со цел да се обезбеди квалитетот и ефикасноста на бербата на пасиштата, се користат принципот и структурата на страничните зраци.

1. моќност на гребло

Моделот усвојува суспензија од три точки, која се напојува со излез на сплинска вратило од тракторот пред себе и ја пренесува моќноста преку влечење на сплит вратило. Тоа е, за време на возењето на тракторот, работата на косилката откако ќе се обеси може да се започне и да се запре по желба, за да може косилка да се започне и да се запре по желба кога не работи или се врти, за да се подобри неговата применливост.

2. Севкупната структура на гребло

КакоВлечење сено ратари ротационо гребло од сеноИма многу функции, како што се брзање трева, израмнување, враќање на сушење и движење, гребло може да се користи за интегрирање на чистите и редовни треви треви, а пасиштата имаат пократко растојание до патувањето, а бројот на пасишта е намален, а губењето на тревата и пристапот до повисок хранлив состав, во согласност со современиот концепт на хранење на животински производи. За таа цел, целокупната структура на хоризонталното ротирачко гребло на нашата компанија е прикажана подолу.

Хоризонталното ротирачко гребло главно се состои од уред за суспензија, тркало за одење, заб за гребло, собирање кафуле и редуктор на брзина. За време на работата, моќноста е обезбедена од моќноста на излезот на тракторот. Неговиот принцип на работа е: моќноста се пренесува во кутијата за менувачи на брзината преку универзалната вратило на менувачот, преку забавување на менувачот од прва фаза, ротација на ротирачкото вратило на дискот, ротирачкиот диск и одење на вертикалната оска на уредот за тркала се фиксираат во каросеријата на кутијата за менувачот со помош на завртки и мали тркалезни ореви. Собранието на забите на вилицата е фиксирано на грамофон со помош на седиштето за заби на гребло на грамофон. Кога вртењето на плочата се врти, раката за заби на гребло ротира со ротација на грамофон, со што се реализира пасиште. Интегрирани операции

Iii. Спецификација

1. Спецификација

2. ТУРНСКИ ТАБЕЛА

Постои грамофон на долниот крај на редукторот на ротациониот гребло. Растописот рамномерно

Дистрибуира 6 раце на гребло по обемот. Забите на гребло се фиксираат на ротирачкиот диск. Крајот на секоја рака за заби на гребло поправа пар заби на пролетни гребло. Кога гребло е во функција, моќноста на раката за заби на гребло е обезбедена од грамофон, а раката за заби на гребло се ротира со дискот за ротација, со што се реализира операцијата за гребло.

Горниот дел од плочката за вчитување има рачка за прилагодување (како што е прикажано на сликата), ја крева рачката и ја ротира границата за да го прилагоди аголот на лентата за лигњи. Различни агли имаат различни функции, така што машината има различни функции, главно трева трева, срамнување, сушење на сонце, миграција и така натаму.

3.tine

Структурата на гребло е прикажана на сликата. Горниот крај на забот на гребло се прави во форма на свиток за да се зголеми нејзината еластичност за лесно да се надмине пречката. Долниот крај на залепениот заб е формиран во форма на лак, така што пасиштето може да се подигне и тркала по површината на забот, а пролетниот прстен се ротира. Лево и десно, бројот на кругови е еднаков на лево и десно четири кругови. Користејќи 60SI2MN материјал, издржлива и добра еластичност.

4.По вратило

Вратилото на погонот главно ја пренесува моќноста на излезот на тракторот до редукторот. Поради големото растојание помеѓу моќноста на излезот на тракторот и влезната вратило на редукторот на брзината, со цел да се обезбеди веродостојноста на преносот на електрична енергија, едниот крај на менувачот на менувачот е поврзан со излезната вратило на тракторот според барањата за брзина и барањата за пренесување, а другиот крај се поминува преку спојувањето. Тој е поврзан со влезниот крај на вратилото на шипката на редукторот за да се реализира мазниот пренос на моќност.

5. Механизам за трансмисија

Според барањата за положбата и структурата, редукторот е поставен на палетата 4, неговиот влезен крај на менувачот на малиот наклон е поврзан со вратилото на менувачот, а излезниот крај на големиот крај на вратилото на вратилото на вратилото е поврзан со дискот. Структурата е прикажана на сликата подолу.

IV.Инсталациони барања за влечење на сено од ротационо ратарано гребло од сено

По корекцијата според списокот за пакување на производи, изберете рамен под и продолжете со склопување по ред.

1. Свртете ја главната рамка наопаку, а потоа инсталирајте ги гумите за одење;

2. Свртете ја главната рамка наопаку и ставете две нозе на предниот крај за да ја задржите главната рамка во рамнотежа.

3. Соберете ја горната шипка за шипка во исто време, обрнете внимание за да се осигурате дека лежиштето на шипката мора да биде во жлебот на кампот, така што камерата може да се ротира за да го притисне нискиот заб за да се преврти;

4. Инсталирајте ја шипката за поврзување на тревата и поврзете ја меурката за трева.

Вметнете ја влезната вратило 6 во ракавот на Spline вратилото на влезната погонска вратило 6 и зацврстете го иглата за да ја завршите инсталацијата.

V.operation и употреба

1. Целосно додадете лубрикант на секој ротирачки дел пред употреба;

2. Кога се прилагодувате, полека спуштете го спроведувањето на земја за да го запрете тракторот и да го запрете. Строго прилагодување и одржување во состојбата на подигање;

3 За време на операцијата, возачот треба да потврди дека нема никакви или други пречки во одреден опсег пред да започне со операцијата;

4. На крајот на работата, неопходно е да се избере местото за израмнување за да се обезбеди безбедно паркирање на имплементите;

5. За време на операцијата, тие не прават произволно остри вртења и забрането е да се подигне спроведувањето без да се ротира земјата.

6. Кога се транспортирате, соблечете ја задната излезна опрема за да се осигурате дека машинската алатка застанува, машинската алатка крева повеќе од 20 см од земјата и ја скратува шипката за поврзување на тревата за да го олесни транспортот.

Vi.maintening и смена на проблеми

1. Редовно проверувајте го степенот на затегнување на сите завртки и ореви;

2. Да се ​​обезбеди подмачкување на кутијата за менувачот, флексибилна ротација;

3. Да се ​​осигура дека лежиштето не е оштетено, изгледот на формата на забот е идеален, навремена замена на истрошени или оштетени делови;

4. Проверете ги релевантните работи на секои 8 часа работа.
